Aicmiú agus innéacs feidhmíochta 4 chineál corandam comhleáite
Tá corandam comhleáite déanta as alúmana brionnaithe nó báicsít, a leáitear in atmaisféar athchóirithe le foirnéis stua leictreach, scartha ó mhiotail agus neamhíonachtaí eile, agus ansin comhdhlúite. Ag brath ar an ábhar a úsáidtear agus ar an bpróiseas bruithnithe, is iad na cineálacha coitianta: corandam bán comhleádh, corundum donn comhleádh, corundum comhleádh comhleádh fíneáil (corundum porosity íseal), corandam comhleáite bunaithe ar bháicsít (ar a dtugtar go coitianta corundum ard-alúmanam, corundum fo-bán). ) agus corundum siorcóiniam.
Agus bruithniú corandam donn le báicsít mar ábhar, go ginearálta ní dhéantar ach bruithniú aisghabhála. Go ginearálta is cóic nó antraicít ábhair charbónacha a úsáidtear mar aisiritheoirí. Is iad na ceanglais maidir le hantraicít: seasta C Níos mó ná nó cothrom le 80%, fuinseog Níos lú ná nó cothrom le 10%, ábhar so-ghalaithe<7%, moisture <3%. The amount of coke or anthracite is considered according to the demand for recovering SiO2, Fe2O3 and TiO2 impurities. The participating material is necessary to be fully dry and roasted and dehydrated, the particle size of the charge is generally 10 to 40㎜, not too fine, the particle size of coke or anthracite is 1 to 5㎜.
Déantar an próiseas leá sa foirnéis stua leictreach trí chéim, agus tá dhá chineál ann: cineál neamhní (modh fuaraithe foirnéise) agus cineál tilting (a dhoirteadh isteach i modh fuaraithe ladle eile). Tá an próiseas deiridh níos réasúnta agus tá sé á úsáid ag monarchana níos mó agus níos mó. Tá an teocht leá thart ar 2000 céim.
1, corandam bán comhleádh leictreach
Anois dá ngairtear "alúmana leáite" go ginearálta tagraíonn "corundum bán comhleádh". Tá sé bunaithe ar alúmana tionsclaíoch mar an t-ábhar, leá ag teocht ard sa foirnéise stua, nach bhfuil a ábhar Al2O3 níos lú ná 99%, bán, ábhar bloc, porosity dealraitheach 6% ~ 10%, is é an príomhchéim criostail a-Al2O3 , tá an criostail fada agus cruth Diamond, agus criostail cnámharlaigh go minic. Toisc go bhfuil an t-ábhar an-íon, níl aon imoibriú ceimiceach i bhfeidhmiú na foirnéise leictreach, ach tá tionchar mór ag teocht agus luas fuaraithe an leacht leáite ar struchtúr an ábhair bhloc. Maidir le homogenization, tá sé tábhachtach bloc chomh mín agus is féidir a fháil. Nuair a bhíonn an Na2O den chaighdeán comhdhlúite, foirmíonn sé -Al2O3, atá éasca le bailiú i lár an ábhair bhloc, rud a dhéanfaidh drochthionchar ar fhriotaíocht dóiteáin agus ar shonraí meilt, mar sin is gá aird a thabhairt ar ábhar Na2O. den chaighdeán. Ina theannta sin, buille faoi thuairim an bloc go bhfuil méid beag de nepheline, gloine árasán.
2, corundum comhleádh fíneáil
Tá corandam comhleáite mín déanta as alúmana tionsclaíoch, a chomhleádh i bhfoirnéis leictreach trí admixtures a chur leis. Nuair ba chóir leá a oibriú go docht chun rialú a dhéanamh ar fhoirmiú iomarcach chomhdhúile. Tá cuma corandam comhleádh comhleádh liath, liath dubh nó liath bán, tá Al2O3 níos mó ná 98%, tá an porosity dealraitheach níos ísle ná corundum bán comhleádh, go ginearálta níos lú ná 4%, is é an dlús mórchóir níos mó ná 3.8g·cm3, is é an príomhchéim criostalach a-Al2O3, is é an chéim subcriostalach FeTiO3, CaAl12O9, Ca3Si8O9, TiN, Ti4O7, etc. Tá céim ghloine beag ann freisin. Ba cheart go mbeadh an t-ábhar C i corandam fíneáil níos lú ná 0.14%, agus ba cheart foirmiú -Al2O3 a laghdú a oiread agus is féidir chun neart agus friotaíocht creimeadh na gcáithníní corundum a fheabhsú. Nuair a bhíonn cairbídí (Al4C3, Al4O4C) sa chorandam comhleáite, is féidir leis na cairbídí imoibriú le huisce ag teocht an tseomra:
(Al4C3+12H2O→4Al(OH)3+3CH4↑
Mar thoradh ar an púdar cáithníní corundum comhleádh. Nuair a dhéantar an t-ábhar teasfhulangach éagruthach a mhonarú, is féidir an comhlacht tógála a scaoileadh, bulging, agus fiú scoilteadh dian. Tá corandam comhleáite fíneáil níos comhiomlán i dtáirgí teasfhulangacha, agus tá úsáid teasfhulangach éagruthach ag leathnú.

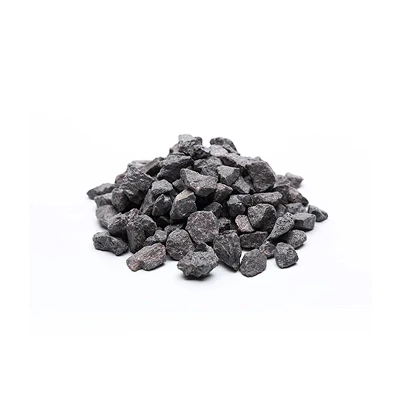

3, corundum donn comhleádh
Tá corandam donn déanta as báicsít nádúrtha, carbón (cóc go príomha) mar ghníomhaire aisiríoch, agus comhduithe iarainn mar shocraitheoir (gníomhaire soiléirithe) chun dul faoi uisce ferrosilicon i bun na foirnéise leictreach.
Tá corandam donn donn, go ginearálta Al2O3 Níos mó ná nó cothrom le 94.5%, SiO2 Níos lú ná nó cothrom le 3.5%, TiO2 Níos lú ná nó cothrom le 3.5%, Fe2O3 Níos lú ná nó cothrom le 1%. Is é an comhdhéanamh mianraí den chuid is mó a-Al2O3, agus tá an chuid lárnach den chruth criostail Diamond-chruthach, cruth pláta tiubh agus cáithníní scáinte, agus tá níos mó criostail leá ocsaíd sileacain agus ocsaíd chailciam timpeall air, atá cruth pláta fada, agus is é an grán is garbh ná lamellae cnámharlaigh. Toisc nach bhfuil na neamhíonachtaí bainte go hiomlán, tá céimeanna criostail tánaisteacha ag corandam donn, mar shampla céimeanna rutile agus gloine, ferroalloys agus réitigh soladach. Braitheann dath corandam donn go mór ar an ocsaíd tíotáiniam atá fós sa táirge.
Úsáidtear corundum donn go príomha mar scríobach. Le blianta beaga anuas, baineadh úsáid as i bhfoirnéis soinneáin mhóra agus mheánmhéide comhiomlán láibe soinneáin ainhidriúil agus iarainn agus an t-ábhar chun brící corandam ginearálta a mhonarú (lena n-áirítear brící ard-chomhdhúile sileacain alúmana).
4, corundum comhleádh bunaithe ar báicsít
Ar a dtugtar freisin corundum subwhite nó corundum ard-alúmanam, is corandam comhleáite fíneáil é atá bunaithe ar báicsít. Déantar é a tháirgeadh trí shárghrád nó báicsít den chéad ghrád a leá faoi choinníollacha atmaisféar aisghabhála agus rialaithe, agus tá an gníomhaire leá san áireamh sa ghníomhaire athchóirithe (carbóin), gníomhaire socraithe (sceallóga iarainn) agus gníomhaire dícharbúraithe (scála iarainn). Déantar TiO2 a aisghabháil le gníomhaire aisiríoch iomarcach sa chéim luath den fheidhmiú, agus ansin páirt a ghlacadh i ngníomhaire dícharbúraithe nó séideadh ocsaigine chun an iomarca carbóin a bhaint sa chéim dheireanach den fheidhmiú, agus ansin corundum subwhite a fháil. Tá a sprioc fisiceach agus ceimiceach gar don corundum comhleádh fíneáil, tá an dath gar freisin, tá an t-ábhar ginearálta Al2O3 níos mó ná 97%, tá an porosity dealraitheach níos lú ná 4%; Tá criostail corundum gráinneach go ginearálta, scála 1 ~ 15㎜; Is iad na príomh-taiscí eisíontais ná heicsalúmanam cailciam (CA6), rutile, titanate alúmanaim agus a réiteach soladach. Mar sin féin, tá comhdhúile tíotáiniam níos airde sa chomhdhéanamh mianraí, agus tá an comhéifeacht leathnú teirmeach níos airde ná an corundum comhleádh fíneáil. Úsáidtear é in ábhair teasfhulangacha éagruthacha, brící foirnéise soinneáin the agus brící Al2O{3-SiC-C.
