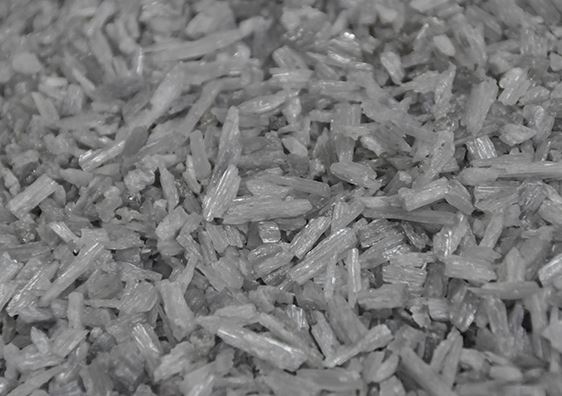

Sintéis As Mullite

Is féidir modhanna sintéise mullite a roinnt ina mhodh shintéirithe agus modh leá leictreach. Is féidir modh shintéirithe a roinnt ina mhodh tirim agus modh fliuch de réir an mhodha ullmhúcháin amhábhar. Is é an modh tirim ná na comhábhair a mheilt le chéile agus ansin iad a dhó trí áith rothlacha nó áith tolláin tar éis an liathróid a bhrú nó a dhlúth. Is é an próiseas fliuch ná an t-ábhar cumaisc a mheilt isteach sa sciodar le huisce, ansin brúigh agus scagaire chun díhiodráitiú isteach i gcíste láibe, agus an láib a fháisceadh isteach sa chuid láibe nó folamh láibe agus ansin sruthán.
Is é an modh leá leictreach ná an t-ábhar cumaisc a chur leis an bhfoirnéis stua, leá sa teocht ard atá déanta ag an stua, criostalú fuaraithe, is féidir úsáid a bhaint as amhábhar nádúrtha (cosúil le báicsít, etc.), a bhrú go díreach chuig<1.5mm particles without grinding, and then mixed with other powdered raw materials in the mixer evenly.
Go ginearálta déantar sintéiriú mullite ag 1650 ~ 1700 céim. Is iad na príomhfhachtóirí a dhéanann difear do shintéis mullite trí shintéiriú ná íonacht amhábhar, míne amhábhar agus teocht calcination. Braitheann sintéis lenite trí mhodh shintéirithe go príomha ar an imoibriú céim soladach idir Al2O3 agus SiO2, agus mar sin cuirfidh feabhas ar scaipeadh an amhábhar dlús le próiseas an imoibrithe céim chéanna. Go háirithe, na cáithníní<8μm have a great effect on the formation and sintering of synthetic mullite. It can be seen that the full mixing and fine grinding of raw materials is an important process condition to promote the solid phase of the synthesis of mullite. Mullite generally begins to form at 1200 ° C and ends at 1650 ° C. At this time, it is micro-grained, and the crystallization develops well when the temperature exceeds 1700℃. It can be seen that the combustion temperature directly affects the formation and crystal development of mullite. Therefore, heating to a certain firing temperature and extending a certain holding time are necessary conditions for the synthesis of mullite. The purity of the raw materials used to synthesize mullite is very strict, and a small amount of impurities will reduce the content of mullite.

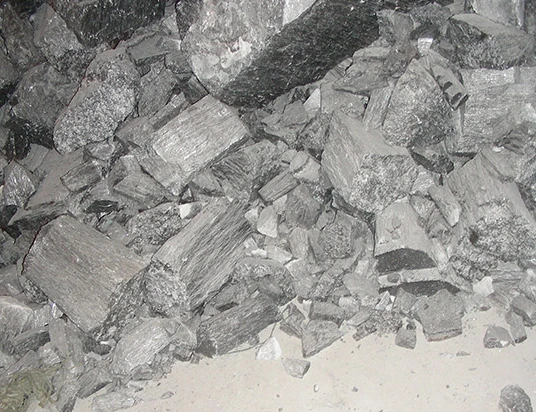

I dtáirgeadh tionsclaíoch, tá sé dosheachanta éagsúlacht na n-eisíontais a thabhairt, mar shampla Fe2O3, TiO2, CaO, MgO, Na2O, K2O, i measc a bhfuil na cinn is díobhálach Na2O agus K2O, a chuireann bac ar fhoirmiú mullite, agus mar thoradh ar an táirgeadh de líon mór de chéimeanna gloine shilice-saibhir, ag laghdú an t-ábhar mullite. Moillíonn Fe2O3 an próiseas iontaise mullite agus méadaíonn sé líon na gcéimeanna gloine. Nuair a bhíonn méid beag TiO2 ann, cuireann cuid de na hiain Ti isteach sa charachtar mullite chun réiteach soladach a fhoirmiú, ag cur chun cinn foirmiú mullite agus forbairt agus fás criostail, nuair a bhíonn an t-ábhar TiO2 ró-ard, imríonn sé ról flux fós. Ullmhaítear mullite leictreamú tríd an gcomhdhúil a leá i bhfoirnéis stua agus ag fuarú mullite ón leá. Tá an próiseas criostalaithe cosúil leis an gcéim-léaráid den chóras Al2O3-SiO2.

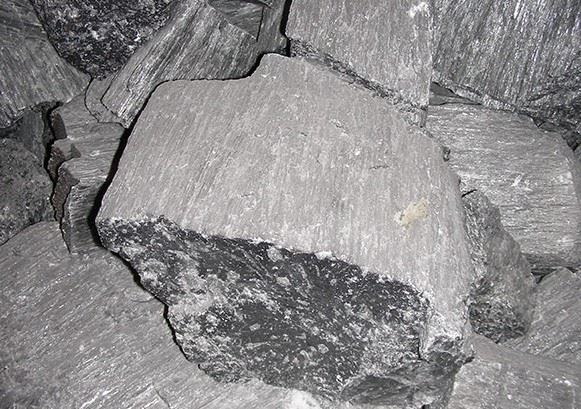

When the Al2O3 of the compound is higher than 71.8% of the theoretical group in mullite, a mullite solid solution with excess Al2O3 is formed, that is, β-mullite, and only when the Al2O3>Beidh 80% le feiceáil céim corundum. Is é comhdhéanamh céim mianraí mullite comhleáite go ginearálta criostail mullite agus céim ghloine. I gcomparáid le mullite sintéaraithe, tá criostail mullite comhleáite forbartha go maith, le grán mór agus níos lú lochtanna, agus tá an méid criostail na céadta uair níos mó ná an mullite sintéaraithe, agus mar sin tá na hairíonna meicniúla teocht ard agus friotaíocht creimeadh sách maith.

Clibeanna Te: sintéis mullite, sintéis na Síne de mhonaróirí mullite, soláthraithe
